Манжеты "ТЕРМА " - двухслойный изоляционный материал, состоящий из армированной, термосветостабилизированной , сшитой и ориентированной в продольном направлении полиолефиновой пленки-основы и адгезивного подслоя на основе термоплавких адгезионных композиций. Поставляется комплектно. Один комплект - для изоляции одного стыка.
ТЕРМА-СТАР - Манжета термоусаживающаяся для изоляции сварных стыков трубопроводов и отводов от них на участках закрытой прокладки.
Манжеты "ТЕРМА-СТАР" используется для получения покрытия специального исполнения, предназначенного для изоляции сварных стыков трубопроводов и отводов от них на участках закрытой прокладки (проколы, строительство подводных переходов методом наклонно-направленного бурения, "микротонеллирования" и т.п. )- аналог DIRAX (Raychem ).
Температура эксплуатации - от минус 60 до плюс 60º С.
Манжеты "ТЕРМА-СТАР" изготавливаются по ТУ 2245-037-82119587-2009 (нефть) и ТУ 22.21.42-002-82119587-2019 (газ)
Данный материал прошел испытания в ООО "НИИ ТНН" и ООО "Газпром ВНИИГАЗ"с выдачей соответствующих заключений.
Покрытие, получаемое на основе термоусаживаемых манжет "ТЕРМА-СТАР", по своим характеристикам полностью соответствует требования ГОСТ Р 51164-98, ГОСТ 9.602-2005.
Пример условного обозначения термоусаживающейся манжеты "ТЕРМА-СТАР" номинальной ширины 600 мм и толщины 3,0 мм для трубопровода диаметром 1220 мм: Манжета "ТЕРМА-СТАР D1220 600х3,0".
В комплект поставки входят:
- манжета "ТЕРМА-СТАР";
- пилотная ("жертвенная") манжета;
- замковая пластина ТЕРМА-ЛКА;
- двухкомпонентный праймер.
Двухкомпонентный праймер на эпоксидной основе поставляется в двух ёмкостях: смола (компонент "А") и отвердитель (компонет "В"). Количество и соотношение компонентов заранее отмерено производителем в зависимости от ширины и диаметра стыка, подлежащего изоляции. Компоненты праймера перемешиваются непосредственно перед нанесением на изолируемую поверхность стыка (праймер предназначен для нанесения исключительно на стальную поверхность!). Нанесённый праймер после сушки образует первичный, самостоятельный изоляционный слой, на который впоследствии будет наноситься манжета.

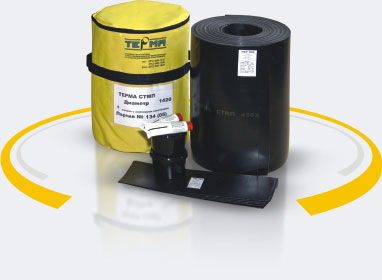

ТЕРМА-СТМП - Термоусаживающаяся стыковая манжета для нефтепроводов и газопроводов
Манжеты ТЕРМА-СТМП поставляются в виде комплекта. Один комплект - для изоляции одного стыка. В комплект поставки входят: манжета ТЕРМА-СТМП, замковая пластина ТЕРМА-ЛКА и комплект праймера из расчета на один стык.
Двухкомпонентный праймер на эпоксидной основе поставляется в двух ёмкостях: смола (компонент «А») и отвердитель (компонет «В»). Количество и соотношение компонентов заранее отмерено производителем в зависимости от ширины и диаметра стыка, подлежащего изоляции. Компоненты праймера перемешиваются непосредственно перед нанесением на изолируемую поверхность стыка (праймер предназначен для нанесения исключительно на стальную поверхность!). Нанесённый праймер после сушки образует первичный, самостоятельный изоляционный слой, на который впоследствии будет наноситься манжета.
Манжета представляет собой отрезок ленты двухслойной конструкции, состоящую из термосветостабилизированной радиационно-сшитой и ориентированной полиэтиленовой основы (обладающей повышенной устойчивостью к механическим воздействиям) и нанесённого на неё термоплавкого адгезионного (клеевого) слоя. Длина данного отрезка ленты зависит от диаметра трубы, на которую будет наноситься манжета и степени усадки ленты, из которой изготавливается манжета. Обращаем внимание на то, что эта длина рассчитывается заводом-изготовителем и не равняется длине окружности изолируемого стыка. Формула расчёта данной длины приведена в ТУ.
Лента-замок («замковая пластина») ТЕРМА-ЛКА предназначена для соединения концевых участков манжеты (обернутой вокруг сварного стыка) в кольцо, перед проведением работ по термоусадки манжеты. Лента-замок ТЕРМА-ЛКА является двухслойной лентой, состоящей из термосветостабилизированной радиационно-сшитой и ориентированной полиэтиленовой основы (обладающей повышенной устойчивостью к механическим воздействиям), нанесённого на неё термоплавкого адгезионного (клеевого) слоя, армированного стеклосеткой и имеет минимальную степень усадки, близкую к нулю.
Манжеты маркируются этикеткой, вложенной в упаковку, в которой указывается:
- наименование предприятия-изготовителя и (или) его товарный знак;
- условное обозначение манжеты;
- номер партии;
- количество манжет в упаковке;
- дата выпуска;
Каждая партия манжет, отправляемая в один адрес, сопровождается документом о качестве, в котором указывается:
- наименование предприятия-изготовителя и (или) его товарный знак;
- условное обозначение манжеты;
- номер партии;
- количество рулонов или упаковок в партии;
- масса, нетто, брутто партии в килограммах;
- дата выпуска;
- результаты приёмо-сдаточных испытаний в сравнении с нормами настоящих технических условий.
Транспортирование может производиться всеми видами транспорта в крытых транспортных средствах в соответствии с правилами перевозки грузов, действующими на каждом виде транспорта.
Хранение производится в закрытых помещениях, исключающих попадание прямых солнечных лучей, на расстоянии не менее 1м. от нагревательных приборов. Максимальный гарантийный срок хранения всех компонентов манжет до начала использования составляет 1 год.
Манжеты ТЕРМА-СТМП предназначены для антикоррозионной защиты сварных стыков стальных труб и подземных газопроводов с двухслойным и трехслойным полиэтиленовым покрытием трубопроводов и отводов от них без ограничения по диаметрам труб при температуре эксплуатации до +60ºС.
Манжеты «ТЕРМА-СТМП» изготавливаются по ТУ 2245-026-82119587-2008, согласованным с ОАО «АК «Транснефть». Данный материал прошел испытания в ООО «Институт ВНИИСТ» с выдачей соответствующего заключения.
Манжеты ТЕРМА-СТМП изготавливаются по ТУ 22.21.42-001-82119587-2019, согласованным с ПАО "Газпром". Данный материал прошел испытания в ООО "ВНИИГАЗ".
Покрытие, получаемое на основе стыковых термоусаживаемых манжет ТЕРМА-СТМП, по своим характеристикам полностью соответствует требования ГОСТ Р 51164-98 «Трубопроводы стальные магистральные. Общие требования к защите от коррозии», ГОСТ 9.602, ГОСТ 12.1.007, ГОСТ 12.3.030 и требованиям ПАО "ГАЗПРОМ".
Допустимая температура окружающей среды при транспортировке и хранении компонентов манжет составляет от -30ºС до +40ºС.
Допустимая температура окружающей среды при проведении строительно-монтажных работ составляет от -30ºС до +50ºС.
Температура длительной эксплуатации (в установленном состоянии) - от -20ºС до +60ºС в грунтах различной агрессивности и влажности.
Манжета в состоянии поставки и после её нанесения экологически безопасна, устойчива к деструкции в атмосферных условиях, а так же при контакте с грунтовыми водами и почвой.
Пример условного обозначения термоусаживающейся манжеты ТЕРМА-СТМП номинальной ширины 450 мм и толщины 2,4 мм для трубопровода диаметром 1020 мм: Манжета ТЕРМА-СТМП-1020
В дополнение к высококачественной термоусаживающейся ленте, компания также предлагает ремонтный комплект ТИАЛ-З, обеспечивающий надежную изоляцию и защиту трубопроводов в различных климатических условиях.
