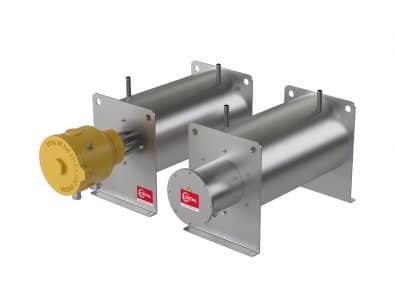

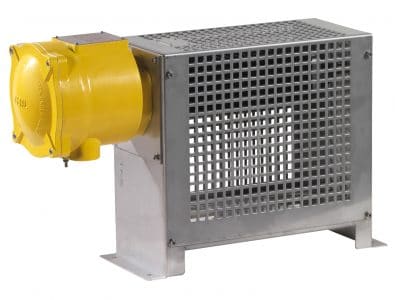

Прямоточные нагреватели со змеевиком залитым в твердотельный промежуточный теплоноситель специально разработаны для максимально точного и безопасного нагрева или испарения жидкостей или газов под высоким давлением.
Доступны во взрывозащищенном исполнении ATEX/IECEx.
Скачать брошюру.Прямоточный нагрев с промежуточным теплоносителем полностью безопасен и гарантирует 100%-е функционирование процесса если требуется нагревать такие газы как:
- Природный газ, Бутан, Пропан, Азот, Углекислый газ и Водород
- Кислород (специальный дизайн)
- Углеводороды, растворители и краски
- Сложные газы и жидкости
- Идеально чистые вещества (полупроводники по запросу)
- Агропрмышленность (пастеризация / стерилизация)
Дизайн нагревателя всегда основан на технологических условиях процесса клиента, в частности важны такиепеременные как: природа и свойства нагреваемой среды, температура на входе / выходе, рабочее и расчетное давление, расход, условия окружающей среды, наличие взрывозащиты, и другие параметры в соответствии с заполненным Опросным листом.
Функциональная надежность и прочность конструкции — ключевые критерии при разработке и производстве любой продукции CETAL.Характеристики литых проточных нагревателей
- Мощность: 1,5 кВт до 32 кВт (больше по запросу)
- Напряжение: до 690 В
- Непрямой нагрев (с металлическим промежуточным теплоносителем)
- Взрывозащищенное (ATEX) или общепромышленное исполнение
- Комплексное готовое решение
Преимущества
- Стоимость ниже чем у обычного проточного нагревателя с сосудом
- Компактный дизайн, меньшая зона монтажа и обслуживания
- Точный, равномерный нагрев
- Легкая очистка
- Работа при очень высоких давлениях без сосуда
- Широкий диапазон стандартных моделей подбираемых в соответствии с расходом среды и требуемой мощностью нагрева
Рабочие условия
- Нормальные (общепром)
- Взрывоопасные зоны (ATEX / IECEx) и NEC 505
- Рабочие температуры: от -196°C до +350°C (-273°C по запросу)
- Рабочий расход: от 10 нм3/ч до 12000 нм3/ч зависит от состава и давления газа
- Стандартное рабочее давление: до 100 бар
- Высокое рабочее давление: до 420 бар (по запросу)
Нагреваемые среды, удельная можность и материалы ТЭН
Термальные и моторные масла и смазки
- Моторное масло SAE 10, 30, 40 и 50, нагрузка 2-3,5 Вт/см2, материал ТЭН: 316L (03Х17Н14М3)
- Минеральное масло, нагрузка 0,5-3,5 Вт/см2 (зависит от темп.), материал ТЭН: 321 (12Х18Н10Т), 316L (03Х17Н14М3)
- Смазки, нагрузка 2,3 Вт/см2, материал ТЭН: 321 (12Х18Н10Т), 316L (03Х17Н14М3)
Газы
- Воздух, нагрузка 0,1-8 Вт/см2 (зависит от температуры поверхности ТЭН), материал ТЭН: 321 (12Х18Н10Т)
- Проточный воздух, нагрузка 0,1-8 Вт/см2 (зависит от температуры поверхности ТЭН), материал ТЭН: 309 (20Х20Н14С2)
- Природный газ (метан), нагрузка 0,1-8 Вт/см2 (зависит от температуры поверхности ТЭН), материал ТЭН: 321 (12Х18Н10Т), 316L (03Х17Н14М3)
- Аргон, азот (удельная мощность зависит от температуры поверхности ТЭН), материал ТЭН: 321 (12Х18Н10Т), 316L (03Х17Н14М3), Incoloy 825, Inconel 600 (ХН75МБТЮ)
- Пропан, бутан, (удельная мощность зависит от температуры поверхности ТЭН), материал ТЭН: 321 (12Х18Н10Т), 316L (03Х17Н14М3)
- Кислород, водород, (удельная мощность зависит от температуры поверхности ТЭН), материал ТЭН: 316L (03Х17Н14М3)
ОПИСАНИЕ ТЕХНОЛОГИИ
Максимально эффективный теплообмен и точный контроль температуры при абсолютной безопасности процесса.
Принцип работы
Данная система является идеальным решением для нагрева газообразных, жидких или двухфазных сред при определенном расходе.
Литой проточный нагреватель состоит из прямоточного змеевика залитого в алюминиевый блок цилиндрической формы нагреваемый изнутри связкой ТЭН.
Нагреваемая среда циркулирует через спиралеобразный змеевик залитый в твердотельный промежуточный теплоноситель из алюминия, латуни, бронзы или купроникеля. Тепло равномерно распределяется по змеевику и эффективно передается нагреваемому газу или жидкости.
Для минимизации теплопотерь, тело промежуточного теплоносителя имеет эффективную теплоизоляцию и качественно обшито жестяным кожухом.
Поскольку система отличается высокой гибкостью, нагреватель можно подключать последовательно или параллельно, в соответствии с требуемой мощностью нагрева и расходом среды.
Преимущества непрямого нагрева
- Нет прямого контакта между нагреваемой средой и электрическим нагревательным элементом
- Оптимизированный теплообмен
- Равномерный нагрев, без горячих пятен при запуске системы и фазы повышения температуры
- Простая очистка
Контроль и регулировка температуры
Температурные датчики для контроля и регулировки температуры оболочки ТЭН предусмотрены стандартной комплектацией.
Другие датчики температуры доступны в качестве опций (для твердотельного блока теплоносителя, на входе / выходе среды).

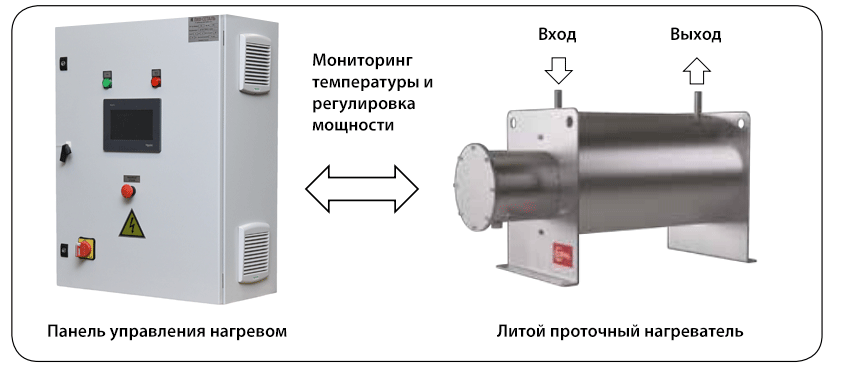

Для управления электронагревателем предлагается специальный шкаф регулировки мощности.

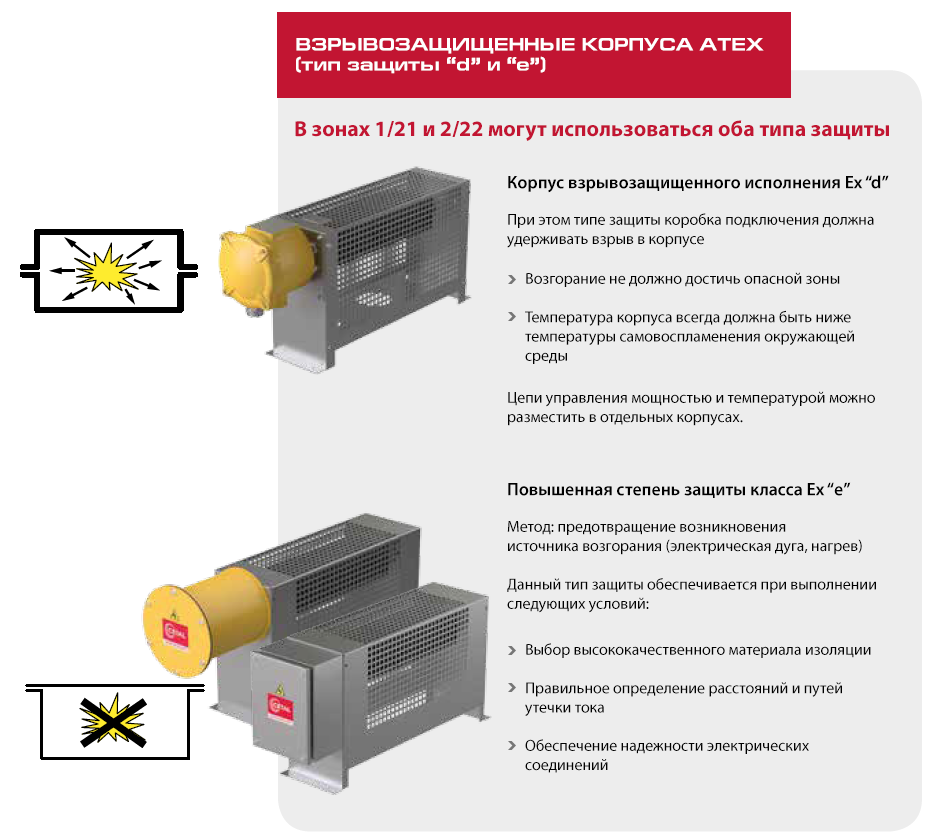

Доступны общепромышленное и взрывозащищенные исполнения
Все нагревательные системы доступны во взрывозащищенном исполнении, для взрывоопасных зон по ATEX, с температурными классами от T1 (450°C) до T6 (85°C), либо в общепромышленном исполнении.
Компактная альтернатива традиционным циркуляционным нагревателям состоящим из фланцевого нагревателя в проточном корпусе сосуда работающего под давлением.
Данная технология экономит пространство для монтажа и обслуживания, снижает теплопотери, и имеет более конкурентоспособную стоимость оборудования для применений с очень высокими рабочими давлениями (до 420 бар и выше).
Также снижаются требования для обслуживанию нагревателя.
Гибкость CETAL
Теплогидравлический дизайн литых проточных нагревателей может быть разработан индивидуально, под конкретные технические условия процесса заказчика, учитывая состав и расход среды, необходимую мощность нагрева, падение/увеличение давления, изменение фазы, температуру на входе / выходе нагревателя, и другие характеристики.
Мощность и напряжение в стандартном исполнении: 1,5 — 32 кВт, с напряжением 230 В / 1-фаза, 400 и 690 В / 3-фазы.

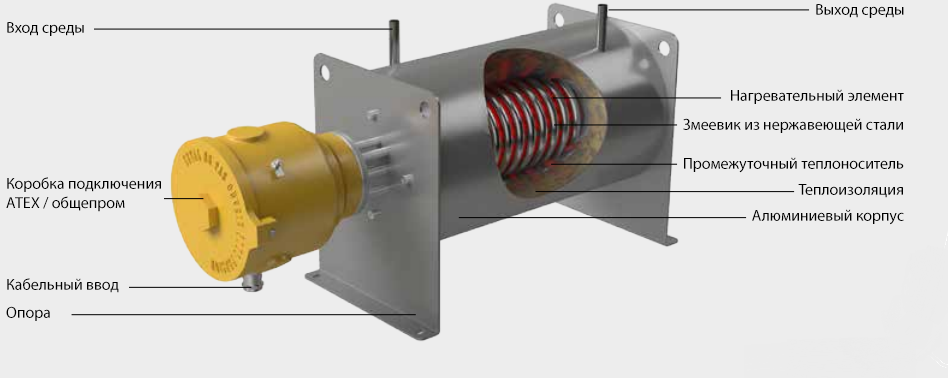

Эскиз
Нагревательные элементы (ТЭН)
Удельная мощность, диаметр и толщина трубки ТЭН подбираются для обеспечения надежности процесса и механической прочности (коррозия / рабочая температура) электронагревателей CETAL.
Технологии
- Трубчатый нагревательный элемент (ТЭН)
Диаметр трубки и материал оболочки ТЭН
- Диаметр ТЭН: 6,5 / 8,5 / 10 / 13,5 / 16 мм
- Материал оболочки ТЭН:
- Нержавеющая сталь: AISI 321 (1.4541) / AISI 316L (1.4404) / AISI 309 (1.4828)
- Специальные сплавы: Incoloy 800 (1.4876) / Incoloy 825 (2.4858) / Inconel 600 (2.4816)
- Специальные покрытия: TeflonTM (ПТФЕ) и Halar
- Тип трубки (оболочки) ТЭН: сварная трубка, бесшовная трубка (по запросу)

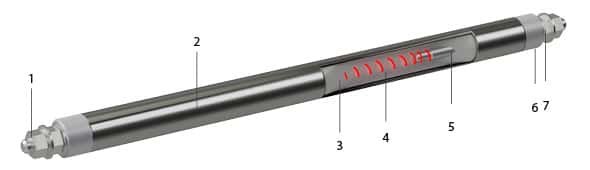

Производство
- 100% сырья и компонентов от проверенных поставщиков из Европы
- Все фланцевые нагреватели произведены на заводе CETAL

- Соединительные клеммы
- Оболочка ТЭН
- Изолятор: оксид магния (MgO), для обеспечения оптимальной теплопередачи и электрической изоляции.
- Нагревательная спираль: никель-хромовый сплав 80/20 (Нихром), является активной частью нагревательного элемента
- Электрод обеспечивающий “холодную длину” (без нагрева)
- Герметик: предотвращает абсорбцию влаги изолятором. Различные типы (силиконы, смолы, цементы) герметиков применяются в зависимости от промышленного назначения, нагреваемой среды и расчетной температуры.
- Внешний изолятор: из стеатита или корунда, обеспечивает диэлектрическую изоляцию (расстояние утечки / расстояние отступа клемм от оболочки ТЭН).
Коробка подключения (клеммная коробка)
Стандартная коробка подключения (общепром)
- Нержавеющая сталь, со степенью защиты IP66/67
- Два кабельных ввода из никелированной латуни для подключения кабелей питания и управления нагревом
- Алюминиевая взрывозащищенная коробка подключения с защитной эмалью — Ex «d» IIC,
- или Коробка подключения из нержавеющей стали — Ex «e» IIC с повышенной безопасностью
- Два кабельных ввода из никелированной латуни для подключения кабелей питания и управления нагревом
Опции:
- Нагревательная лента против конденсата
- Кабельный ввод
Устройства контроля и регулировки температуры
Термосопротивление PT100 с тройным проводом используется в качестве базового датчика для мониторинга температуры нагревательного элемента
Опции:
- Термопара или ограничительный термостат или плавкий термопредохранитель
- Регулировка температуры блока промежуточного теплоносителя: PT100, термопара или термостат
- Контроль и регулировка температуры процесса: PT100 на выходе или термопара в отдельной коробке подключения
- Измерение температуры на входе: PT100, термопара или термостат в отдельной коробке подключения
- Преобразователь 4-20 мА (трансмиттер) с HART протоколом или без него, для PT100 или термопар (во взрывобезопасном исполнении по ATEX с коробкой подключения Ex «e»)
Электрические характеристики
- Мощность: от 1,5 кВт до 32 кВт одним блоком
- Напряжение ~230В, 1-фазное или 3-фазное
- Напряжение ~400В, 3-фазное и опционально до 690В, 3-фазное
- Другое напряжение по запросу.
Змеевик
- Газ или жидкость нагревается проходя через спиральный змеевик из нержавеющей стали AISI 316L
- Протравленная, пассивированная бесшовная труба для лучшей механической прочности
- Диаметр змеевика: от 6,35 мм до 48,3 мм
- Опционально: змеевик из сплавов Incoloy или Inconel / электрополировка змеевика
Изоляция и монтаж
- Foamglas® / rock wool / керамическая изоляция в зависимости от рабочих температур и типа нагреваемой среды
- Защитная алюминиевая оболочка
- Горизонтальный монтаж опор
- Опционально: кронштейны для настенного или вертикального монтажа
Опции
- Естественный слив и продувка возможны при вертикальном исполнении нагревателя
- Дополнительные испытания и документация (по запросу)
- Поставка в соответствии со стандартами и кодами
Монтаж и подключение
В стандартном исполнении патрубки входа / выхода имеют гладкие концы под приварку
Возможные опции :
- RF фланец ASME/ANSI B16.5 : диаметр 1/2″ — 2″ на давление 150 — 600 lbs из нержавеющей стали
- RF фланец DIN : диаметр DN15 — DN50 PN 40 или PN 100
- Другие фланцы и уплотнения стандартов ASME или DIN по запросу
- Трубное соединение стандарта NPT с внутренней резьбой 1/8″ — 1 1/2″ или газовое соединение NPT Union 3000 lbs
- Ответный фланец, гайки, болты и ПТФЕ или спирально навитая графитовая прокладка по запросу
Документация
Стандартная документация
- Сертификат соответствия к заказу
- Схема подключения нагревателя
- Руководство по установке и эксплуатации нагревателя на русском языке
- Паспорт изделия
Документация по запросу
- Поставляется в соответствии с директивами, стандартами и строительными нормами
- Протокол аттестации квалификации сварщика (QS)
- Протокол аттестации процедуры сварки (QMOS)
- Сертификат материала 3.1 в соответствии с NF EN 10204
Сертификаты
- - EAC CU TR — сертификат «Евразийское соответствие» для стран Таможенного союза и ЕврАзЭС
- - Сертификат соответствия Европейским директивам CE
- - ATEX / IECEx сертификат на компоненты или систему работающие в потенциально взрывоопасной среде c CSA us (NEC 505) — сертификат на электрооборудование для взрывоопасных зон (США)
- - Сертификат соответствия директиве 2014/68/EU на оборудование работающее под давлением
- - ATEX (по запросу)
- - Ex «d» IIC T1…T6
- - Ex IIC 2GD Ex tD A21 IP67
- - Температура окружающей среды: от -50°C до +60°C
- - Аттестация на соответствие типа LCIE 04 ATEX 6094X согласно требованиям EC
- Производственные испытания
- Электрические испытания
- Тест мощности резистивной спирали в холодном состоянии. Допустимо: -5% и +10% номинального значения сопротивления.
- Тест изоляции, постоянный ток 500 В, минимальное значение на холодной спирали > 100 МОм
- Диэлектрический тест на пробой, (2U + 1000 В) x 1,2 в течение 1 секунды
- Блуждающий ток и диэлектрическая прочность могут быть измерены на образце при рабочей температуре (по запросу).
- Все нагревательные элементы испытываются перед отгрузкой (Окончательная проверка)
Механические испытания
- Визуальная инспекция
- Рентгеновский тест (если требуется)
- Капиллярная дефектоскопия
- Испытания работы под давлением
Контроль габаритов
- Проверка критических значений размерности
Другие операции
- Гелиевый тест (по запросу)
- Обезжиривание
- Аргоновая очистка
Независимая экспертиза
- Независимая экспертиза также доступна по запросу
Шкафы управления нагревом (доступны в качестве опции)
Управление электрическим нагревом промышленных процессов должен быть рассчитан в соответствии с характеристиками нагреваемой жидкости, и учитывать все технические условия процесса.
CETAL предлагает широкий ассортимент бюджетных панелей / шкафов управления нагревателями. Они были специально разработаны для управления литыми проточными нагревателями.
Предварительные настройки шкафов управления нагревом позволяют быстро, просто и безопасно производить пуско-наладочные работы и вводить нагреватели в эксплуатацию. Шкафы изготавливаются в герметичных и компактных металлических корпусах со степенью защиты IP54.
В зависимости от состава нагреваемой среды и рабочей температуры процесса, доступно два метода управления нагревателями: 1-я стандартная версия с контакторами управляемыми ПИД-регуляторами, либо контроллером с тач-панелью, или 2-я (продвинутая версия) с тиристорами управляемыми многоканальным контроллером с тач-панелью
Вы можете купить шкаф управления и контроллеры в Алматы или купить литой проточный нагреватель в нашей компании. Мы предлагаем качественные решения для управления нагревом, адаптированные под ваши технические требования.
Элементы управления на передней панели шкафов надежны, понятны и просты в эксплуатации:
- Общий выключатель — разъединитель в верхней части шкафа
- Выключатель Вкл. / Выкл.
- Световой индикатор «Авария»
- Аварийный «Стоп»
Технические данные стандартных шкафов управления нагревом
- Габариты в соответствии с моделью: от 600 x 500 x 250 мм до 1200 x 100 x 300 мм
- Мощность: 3 кВт — 150 кВт, 400В 3-фазы + «земля»
- Разъеденитель: 3-фазы 12 A — 200 A (ручной — справа)
- Держатели предохранителей + предохранители
- Трансформатор
- Индикатор ВКЛ., общий индикатор «Авария», зеленая кнопка с подсветкой
- Контактор безопасности
- ПИД-регулятор или Многоканальный контроллер с «тач-панелью»
- Выход ТИРИСТОР + один выход сигнализация верхнего уровня
- Три выхода с сухими (беспотенциальными) контактами
- Настенный кронштейн
Опции:
- Контактор управления группами
- При необходимости, вентилятор на 230В с фильтром и термостатом
- Опорная рама
- Верхняя часть
