Назначение
Клапаны запорно-регулирующие пульповые типа КЗРП, предназначены для установки в качестве запорно-регулирующих устройств на трубопроводах на предприятиях в горно-рудной и металлургической промышленности при транспортировке нейтральных, агрессивных и абразивных сред.Клапаны относятся к изделиям вида I (восстанавливаемые) по ГОСТ 27.003-90 и изготавливаются в исполнении, соответствующем категориям размещения:
- У2 – предназначены для работы на открытом воздухе под навесом (при этом нижнее значение температуры окружающей среды – минус 45°) ГОСТ 15150-69;
- У3 – предназначены для работы в помещениях по ГОСТ 15150-69.
Структура условного обозначения
КЗРП-М/П50-00.000, где
КЗРП – клапан запорно-регулирующий пульповый;
50 – номинальный диаметр DN, мм;
тип привода: М-механический или П – пневматический;
00.000 – исполнение.
Скачать буклет.

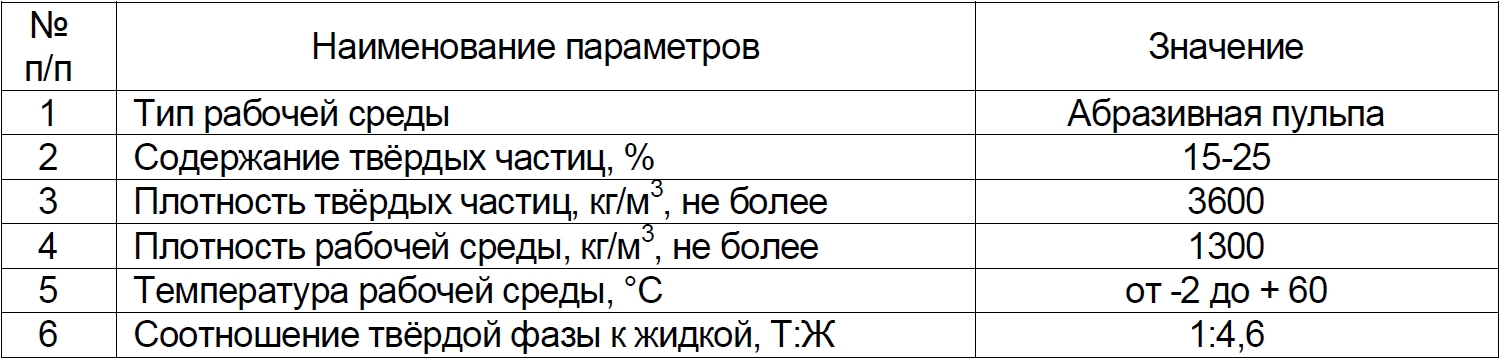

Перекачиваемая среда
Примечание – по согласованию с предприятием-разработчиком допускается работа на средах с показателями, отличающимися от приведенных

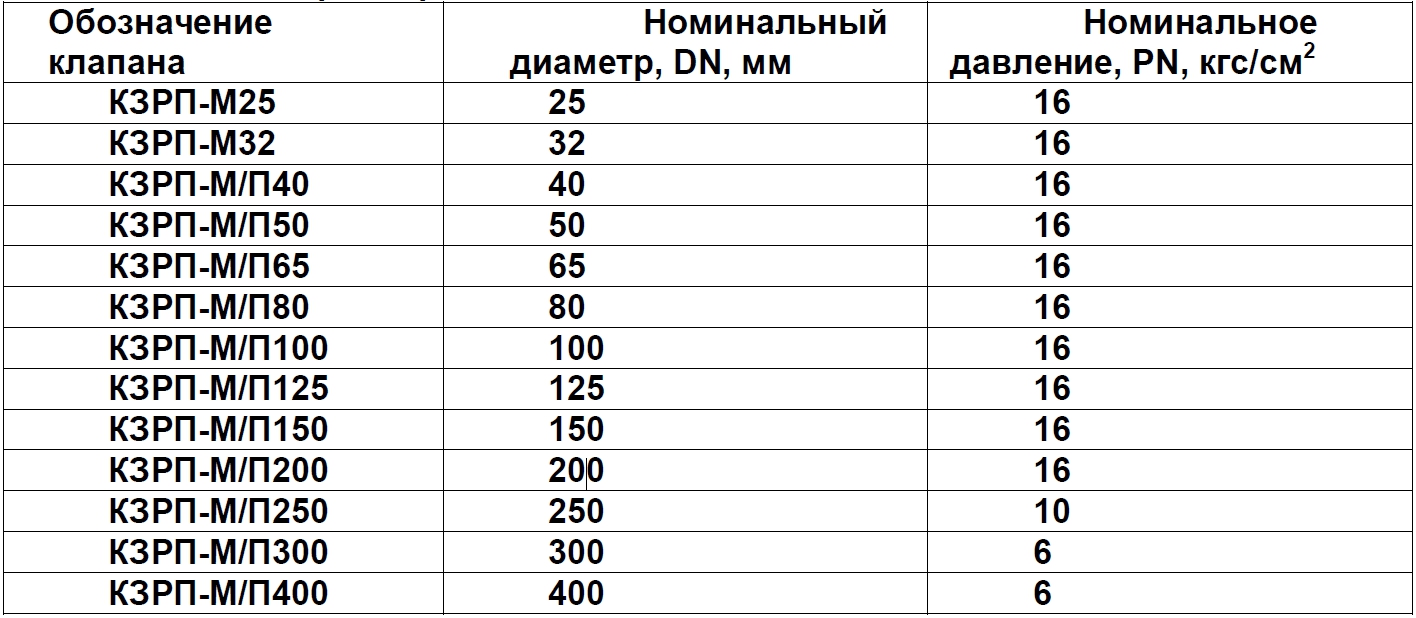

Основные параметры клапанов типа КЗРП

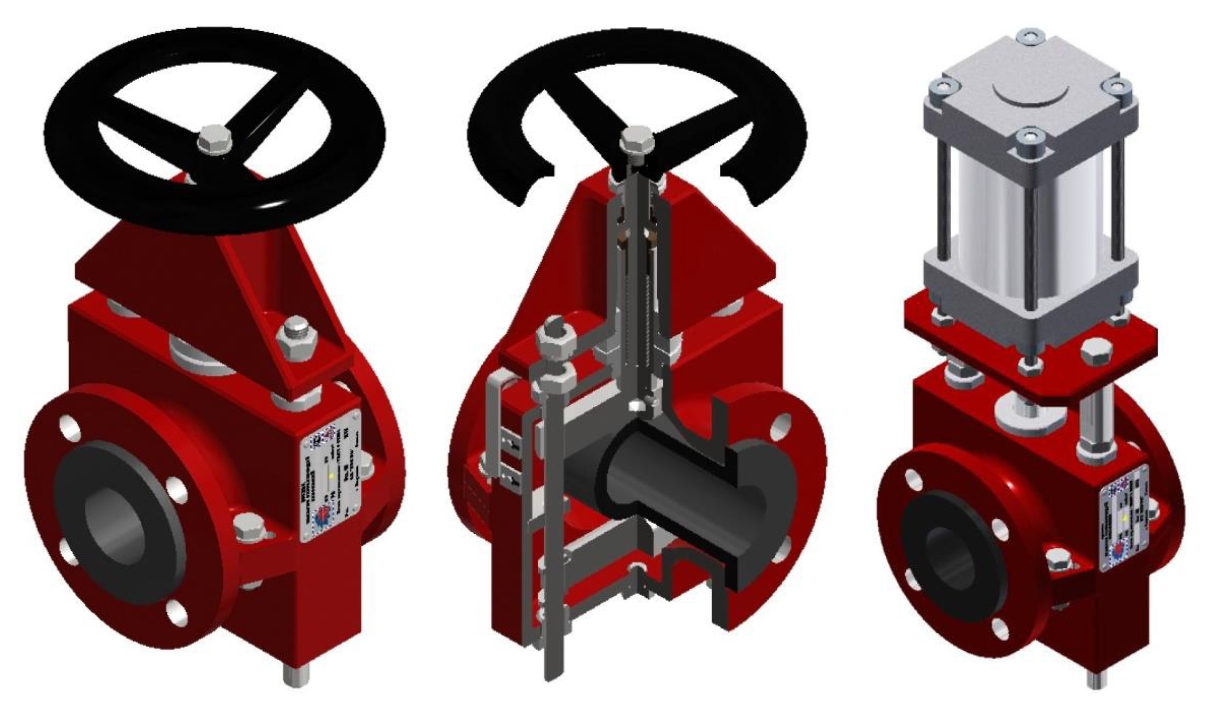

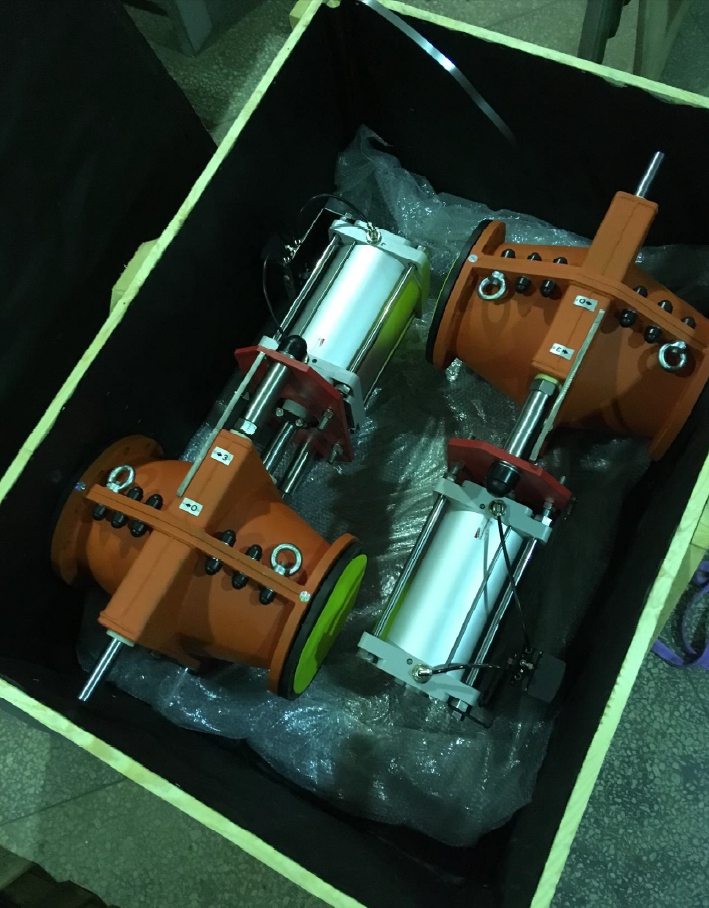

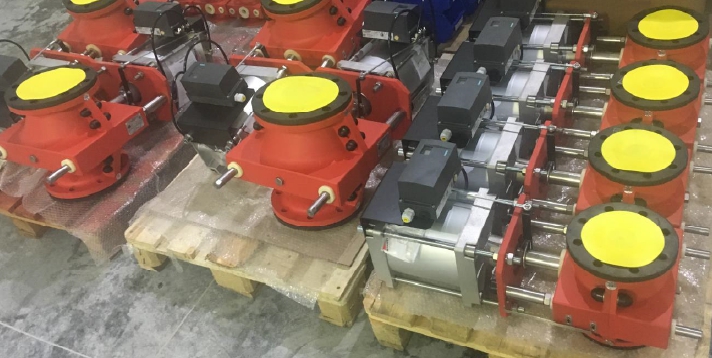

Описание конструкции
Тип клапана – шланговый, пережимного действия.
Присоединение клапанов к трубопроводу - фланцевое. Присоединительные размеры фланцев по ГОСТ 33259.
Конструктивно клапан состоят из трех основных частей – эластичной вставки, корпуса и привода.
Сжатие вставки происходит в двух встречных направлениях к центру при помощи нажимных пластин, двигающихся по направляющим стержням. Вставка является единственной деталью клапана, контактирующей с рабочей средой.
Материал основных деталей клапана – нержавеющие и углеродистые стали.
Клапаны могут комплектоваться ручным (М) или пневматическим (П) приводами.
Управление режимом работы клапана с пневматическим приводом производится путем подачи сигнала 4 – 20 мА на позиционер пневмоцилиндра.
В клапане используются позиционер фирмы «Siemens» и пневмопривод фирмы «Camozzi».
Шток, гайки и шпильки пневмопривода изготовлены из нержавеющей стали. На штоке пневмопривода установлена специальная двухкомпонентная манжета для эксплуатации при повышенном запылении.
Клапан может находиться в следующих положениях:
- «Открыто»;
- «Закрыто»;
- «Регулирование».
Шланговые клапаны – это надежное оборудование, используемое в системах, где требуется высокая герметичность и точное регулирование потоков. Их конструкция отлично сочетается с промышленными гидроциклонами, обеспечивая эффективную обработку жидкостей и твердых частиц. Благодаря возможности подбора материалов и типов привода, клапаны легко адаптируются к требованиям заказчика, что делает их незаменимым решением при оказании инжиниринговых услуг.
Габаритно-присоединительные размеры клапанов типа КЗРП
