Описание

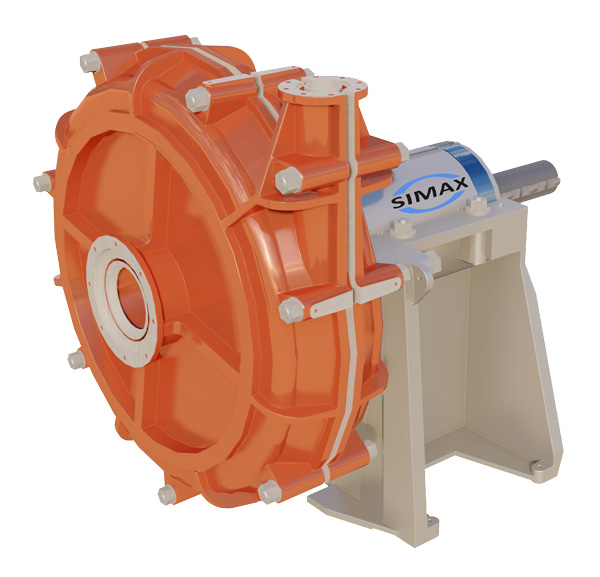

Шламовые насосы «S» типа серии HH ТУ 28.13.14-003-20750482-2023 предназначены для перекачивания высокоабразивных гидросмесей, с водородным показателем гидросмеси pH от 5 до 12, объемной концентрацией твердых включений до 55%, температурой от +5 до 70°С. Шламовые насосы являются центробежными, горизонтальными, одноступенчатыми с осевым подводом гидросмеси к рабочему колесу с регулировкой напорного патрубка с шагом в 45°С.
Возможны следующие виды уплотнений вала шламовых насосов: сальниковое уплотнение с подачей затворной жидкости, экспеллерное уплотнение без подачи затворной жидкости, а также механическое торцевое уплотнение. Кроме того, имеется возможность комплектации насоса проточной частью из синтетической резины (эластомера), обозначается — AHR, которая по своим габаритным характеристикам взаимозаменяема с металлической футеровкой из износостойкого чугуна.
Область применения
Шламовый высоконапорный насос предназначен для устранения необходимости работы на чрезмерных скоростях для создания высокого напора, который часто требуется во многих современных производствах для перекачивания шлама. Насосы типа HH, обычно используемые для транспортных линий на большие расстояния, часто могут выполнять задачи с одним насосом, тогда как другим требуется несколько насосов, соединенных последовательно. Кроме того, высоконапорные насосы HH рекомендуются для работы с пресс-фильтрами, где требуются высокие рабочие давления.Пример условного обозначения
S-1,5/1C - HНS – насос производства ООО «НПК «Симакс»;
1,5 – диаметр всасывающего патрубка в дюймах;
1 - диаметр напорного патрубка в дюймах;
C – типоразмер опорной стойки;
HН – высоконапорный шламовый насос.
Особенности конструкции
Горизонтальный центробежный насос с осевым входом. Конструктивно состоит из проточной и ходовой частей. Материал деталей проточной части выбирается в зависимости от состава и температуры перекачиваемой среды.
Основными элементами насоса являются: проточная часть, подшипниковый узел в сборе, станина. Агрегаты устанавливаются на литом массивном основании (с отверстиями под анкерные болты) на сварной раме.
Агрегаты комплектуются асинхронными электродвигателями общепромышленного исполнения.
Основные технические характеристики насоса:
Диаметр напорного патрубка: 25 – 150 мм;
Диаметр всасывающего патрубка: 38 – 200 мм;
Расход (Q) ≤1200 м3/ч;
Напор (Н) ≤95 м;
Температура перекачиваемой среды: от +5 до +70⁰С

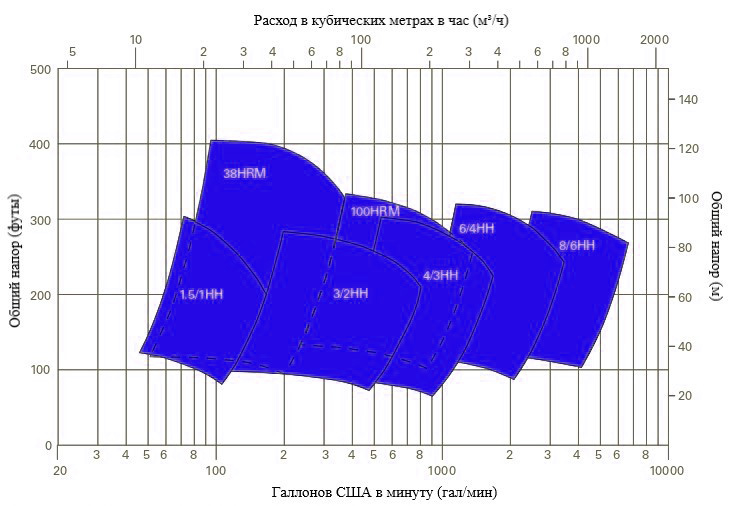

Графики расходно-напорных характеристик
