Описание
Шламовые насосы «S» типа серии SP ТУ 28.13.14-004-20750482-2023 предназначены для перекачивания высокоабразивных гидросмесей, с водородным показателем гидросмеси pH от 5 до 12, объемной концентрацией твердых включений до 55%, температурой от +5 до 70°С. Кроме того, доступна обрезиненная комплектация насоса-SPR.
Область применения
Шламовые полупогружные насосы предназначены для перекачивания пульпы из резервуаров, ям и отстойников. Используются для переработки полезных ископаемых, обработки сточных вод, перекачивания угля, песка и гравия.
Пример условного обозначения
S-40PV-SP(R)
S – насос производства ООО «НПК «Симакс»;
40 – внутренний диаметр напорного патрубка, мм;
PV – типоразмер опорной стойки;
SP – полупогружной вертикальный насос;
SPR – обрезиненный полупогружной вертикальный насос.
Особенности конструкции

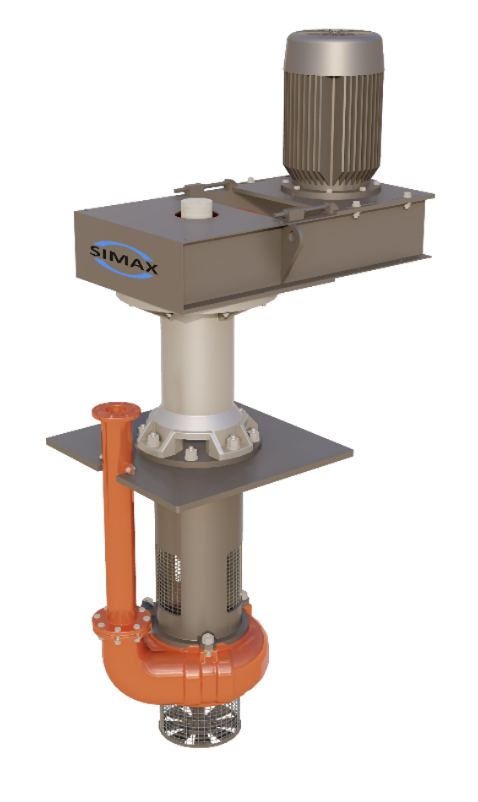

Вертикальный центробежный насос с осевым входом. Конструктивно состоит из проточной и ходовой частей. Материал деталей проточной части выбирается в зависимости от состава и температуры перекачиваемой среды.
Основными элементами насоса являются: проточная часть, подшипниковый узел в сборе, колонна, монтажная плита. Агрегаты устанавливаются на монтажной плите (с отверстиями под анкерные болты).
Агрегаты комплектуются асинхронными электродвигателями общепромышленного исполнения.
Основные технические характеристики насоса:
Диаметр напорного патрубка: 40 – 250 мм;
Расход (Q) ≤1000 м3/ч;
Напор (Н) ≤45 м;
Температура перекачиваемой среды: от +5 до +70⁰С.

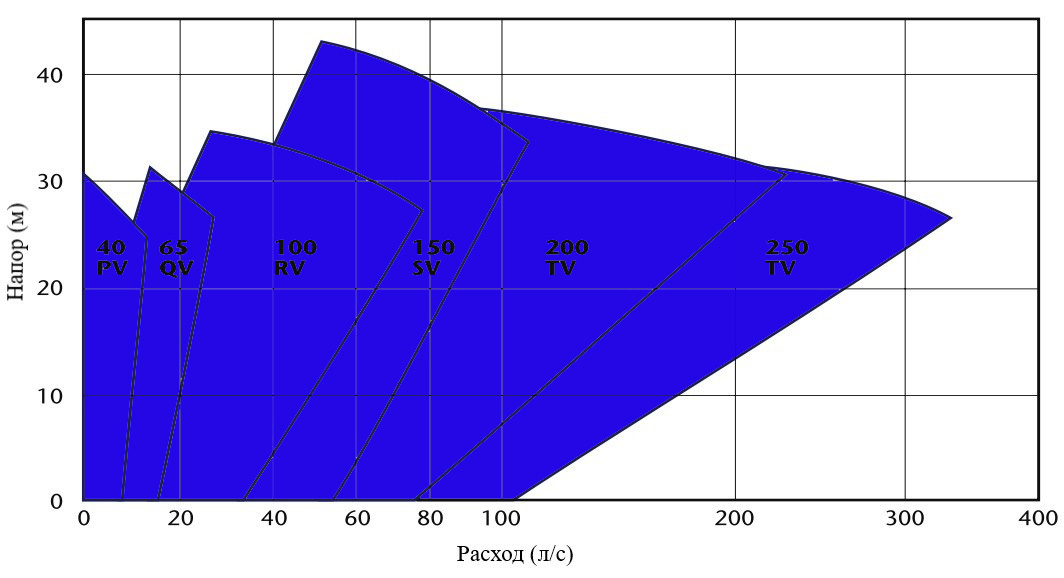

Графики расходно-напорных характеристик
