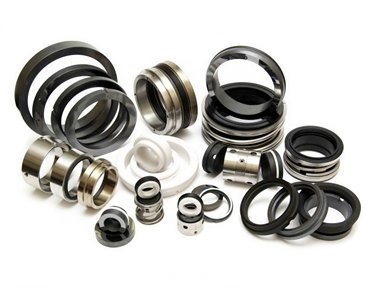

Торцевые уплотнения

Одинарные торцевые уплотнения

Одинарные торцевые уплотнения применяют в насосном оборудовании и агрегатах, выполненных на их основе, используемых для перекачивания нетоксических, химически нейтральных и неагрессивных жидкостей. Торцевые уплотнения также применяются в тех случаях, когда есть высокая вероятность механического засорения пружин и отверстий внутри насосного оборудования. Такие загрязнения часто возникают в ходе отложения рабочих сред.

Установка одинарных торцевых уплотнений возможна как внутри сальниковой камеры, так и за ее пределами. Во втором случае используется переходной фланец, если размеры сальниковой камеры меньше необходимых. Для эффективного воздухоудаления и подвода среды в полость камеры используются специальные штуцеры.

Технические характеристики:

• диаметр вала – от 18 до 250 мм;

• частота вращения вала – от 30 до 7500 об/мин;

• температура рабочей среды – от -60°С до +150°С;

• давление рабочей среды – от 0,1 до 10 Мпа;

• утечки – не более 0,002 л/ч.

Одинарные торцевые уплотнения с холодильником

Одинарные торцевые уплотнения с холодильником нашли широкое применение в насосном оборудовании и производимом на его основе агрегатам, которые используются для перекачивания неагрессивных и химически нейтральных жидкостей с низкой токсичностью. Максимальная допустимая температура рабочей среды - +400°С. Работа уплотнений при таких высоких температурах возможно благодаря принудительному уменьшению температуры в зоны пары трения. Активное охлаждение предотвращает вероятность закипания уплотнений.

Технические характеристики:

• диаметр вала – от 18 до 250 мм;

• частота вращения вала – от 30 до 7500 об/мин;

• температура рабочей среды – от 85°С до +400°С;

• давление рабочей среды – от 0,1 до 10 Мпа;

• утечки – не более 0,002 л/ч.

Одинарные торцевые уплотнения с защитной ступенью

Одинарные торцевые уплотнения с защитной ступенью предназначаются для установки в главные насосы для перекачивания нефти и нефтепродуктов по магистральным нефтепроводам. Пары трения в таком оборудовании изготавливаются из карбида кремния, а эластомеры производятся с использованием фторкаучуковой резины. Также присутствует защитная ступень. Ее задача заключается в предотвращении выхода перекачиваемой среды за пределы насосного оборудования. Также среда передает сигнал при разрушении основного уплотнения.

Технические характеристики:

• диаметр вала – от 24 до 140 мм;

• частота вращения вала – от 30 до 4000 об/мин;

• температура рабочей среды – от -15°С до +50°С;

• давление рабочей среды – от 0,1 до 10 Мпа;

• утечки – не более 0,002 л/ч.

Климатическое исполнение насосов с одинарными торцевыми уплотнениями с защитной ступенью – У, УХЛ и ХЛ.

Торцевые уплотнения с центральной пружиной для ЦНС

Торцевые уплотнения с центральной пружиной для ЦНС одинарного типа используются для установки в насосы и насосные агрегаты на их основе, предназначенные для перекачивания нефти, а также сточных и пластовых вод. Доработка камеры насоса для установки таких торцевых уплотнений не требуется, что упрощает модернизацию оборудования. Детали, контактирующие с перекачиваемой средой, изготавливаются из специальных материалов - 12Х18Н10Т либо 10Х17Н13М2Т. Торцевое уплотнение с центральной пружиной имеет патронную конструкцию.

Технические характеристики:

• диаметр вала – от 38 до 160 мм;

• частота вращения вала – до 3000 об/мин;

• температура рабочей среды – от -60°С до +130°С;

• давление рабочей среды – от 0,1 до 10 Мпа;

• утечки – не более 0,002 л/ч.

Одинарные торцевые уплотнения с рубашкой охлаждения

Одинарные торцевые уплотнения с рубашкой охлаждения устанавливаются в насосы и насосные агрегаты для перекачивания технической воды, температура которой более +85°С. Конструкция торцевых уплотнений сделана таким образом, чтобы полностью исключить вероятность закипания перекачиваемой жидкости в паре трения.

Технические характеристики:

• диаметр вала – от 18 до 250 мм;

• частота вращения вала – от 30 до 7500 об/мин;

• температура рабочей среды – от 85°С до +130°С;

• давление рабочей среды – от 0,1 до 10 Мпа;

• утечки – не более 0,002 л/ч.

Двойное торцевое уплотнение насоса

Двойное торцевое уплотнение используется в насосах и агрегатах, построенных на их основе, перекачивающих сжиженные газы углеводородного типа, нефть и нефтепродукты, а также жидкости с повышенной токсичностью. Уплотнения такого плана отличаются высокой устойчивостью и могут использоваться в насосах, перекачивающих среды, которые склонны к полимеризации и кристаллизации, содержат высокую концентрацию абразивов.

Конструктивные особенности

Насосное оборудование с двойными торцевыми уплотнениями имеет массу отличительных особенностей:

• схема обвязки полностью удовлетворяет требованиям стандартам API 682;

• подача затворной жидкости может проводиться с обеих сторон пар трения;

• давление затворной жидкости несколько превышает давление среды;

• минимальная вероятность проникновения перекачиваемой среды в атмосферу.

Работоспособность двойных уплотнений сохраняется даже при сильном падении давления затворной жидкости.

Технические характеристики:

• диаметр вала – от 22 до 260 мм;

• частота вращения вала – от 30 до 4500 об/мин;

• температура рабочей среды – от -60°С до +200°С;

• давление рабочей среды – до 10 Мпа;

• утечки – не более 0,002 л/ч;

• давление затворной жидкости – до 1,6 Мпа.

Двойные торцевые уплотнения с холодильником

Двойные торцевые уплотнения с холодильником пользуются востребованностью при комплектации насосов и насосных агрегатов, предназначенных для перекачивания высокотемпературных сред – нефтепродуктов, воды и высокотоксичных жидкостей. Максимальная допустимая температура рабочей среды составляет +400°С. Такие уплотнения показывают максимальную эффективность при работе в средах с высоким содержанием абразивов.

Конструктивные особенности

Насосное оборудование и агрегаты на его основе, использующие такие уплотнения, имеют массу особенностей:

• минимизация риска проникновения перекачиваемой жидкости в окружающую среду;

• обеспечение благоприятного температурного режима уплотнений за счет холодильника;

• давление затворной жидкости несколько превышает давление перекачиваемой среды;

• возможность применения разных хладагентов, в том числе дизельного топлива и воды;

• полное сохранение работоспособности уплотнений при падении давления затворной жидкости.

Схема обвязки двойных торцевых уплотнений с холодильником полностью отвечает требованиям API 682.

Технические характеристики:

• диаметр вала – от 22 до 260 мм;

• частота вращения вала – от 30 до 4500 об/мин;

• температура рабочей среды – от +200°С до +400°С;

• давление рабочей среды – от 0 до 10 Мпа;

• утечки – не более 0,002 л/ч.

Двойные торцевые уплотнения типа «Тандем»

Двойные торцевые уплотнения типа «Тандем» пользуются высокой востребованностью при комплектации насосов и насосных агрегатов, предназначенных для перекачивания токсичных жидкостей, углеводородных газов, нефти и нефтепродуктов. Использование двойных торцевых уплотнений типа «Тандем» особенно оправданно в тех случаях, когда не допускается проникновение затворной жидкости в перекачиваемую среду.

При использовании таких торцевых уплотнений полностью отпадает необходимость создания повышенного давления затворной жидкости, превышающего давление перекачиваемой среды. За счет этого предотвращается попадание примесей в среду. Схема обвязки уплотнителей полностью удовлетворяет требованиям API 682.

Технические характеристики:

• диаметр вала – от 22 до 200 мм;

• частота вращения вала – от 30 до 4500 об/мин;

• температура рабочей среды – от -60°С до +200°С;

• давление рабочей среды – от 0,1 до 10 Мпа;

• утечки – не более 0,002 л/ч.

Двойные торцевые уплотнения типа «Тандем» с холодильником

Двойные торцевые уплотнения типа «Тандем» с холодильником используются в насосном оборудовании и агрегатах на его основе, предназначенных для перекачивания высокотемпературных сред. Допускается перекачивание нефти, нефтепродуктов и токсичных химических веществ при температурах вплоть до +400°С. Такие уплотнения актуальны в случаях, когда нужно предотвратить смешивание среды и затворной жидкости.

Конструктивные особенности

Оборудование, в конструкции которых есть уплотнения «Тандем» с холодильником, имеют такие особенности:

• полное предотвращение проникновения затворной жидкости в перекачиваемую среду;

• обеспечение благоприятного температурного режима уплотнителей благодаря холодильнику;

• нет необходимости создавать повышенное давление затворной жидкости;

• схема обвязки полностью удовлетворяет требованиям стандарта API 682.

В качестве затворной жидкости используется неагрессивная и химически нейтральная жидкости с минимальной токсичностью. Она полностью совместима с перекачиваемой средой и никоим образом не влияет на ее свойства.

Технические характеристики:

• диаметр вала – от 22 до 200 мм;

• частота вращения вала – от 30 до 4500 об/мин;

• температура рабочей среды – от +200°С до +400°С;

• давление рабочей среды – от 0,1 до 10 Мпа;

• утечки – не более 0,002 л/ч.

Сильфонные торцевые уплотнения типа «Тандем»

Сильфонные торцевые уплотнения типа «Тандем» активно применяются для комплектации насосов и агрегатов на их основе, предназначенных для перекачивания агрессивных и токсичных жидкостей, а также нефти, в очень широком диапазоне температур. Допустимый диапазон температур перекачиваемой среды – от -70°С до +400 °С. Использовать уплотнения в насосах для перекачки абразивных и полимеризующихся сред не рекомендуется.

Применение сильфонных торцевых уплотнений типа «Тандем» полностью исключает вероятность попадания затворной жидкости в перекачиваемую насосным оборудованием среду. Холодильник не требуется, так как работа при высоких температурах возможна за счет отсутствия плавких эластомерных уплотнительных колец. Схема обвязки полностью соответствует всем требованиям стандарта API 682: Plan 11/ 52, Plan 11/61/52.

Технические характеристики:

• диаметр вала – от 30 до 100 мм;

• частота вращения вала – до 5000 об/мин;

• температура рабочей среды – от -70°С до +400°С;

• давление рабочей среды – до 2 Мпа;

• утечки – не более 0,002 л/ч.
