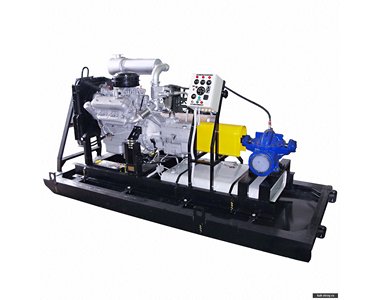

Дизельные насосные агрегаты типа ДНА, предназначены для перекачивания воды и других жидкостей, имеющих сходные с водой свойства по вязкости и химической активности, не содержащих твердых включений по массе более 0,05% и размеру более 0,2 мм.
Описание
Дизельные насосные агрегаты типа ДНА, предназначены для перекачивания воды и других жидкостей, имеющих сходные с водой свойства по вязкости и химической активности, не содержащих твердых включений по массе более 0,05% и размеру более 0,2 мм.
Температура перекачиваемой жидкости от 274 до 358К (от 1 до 85ºС).
Климатическое исполнение УХЛ категории размещения 3.1 по ГОСТ 15150. По требованию заказчика агрегаты могут изготавливаться в ином климатическом исполнении и категории размещения.
Дизельные насосные агрегаты могут использоваться в системах пожаротушения.
Дизельные насосные агрегаты не предназначены для эксплуатации во взрыво и пожароопасных помещениях.
СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ
Пример: ДНА- 250/125а УХЛ 3.1 ТУ4734-306-05747979-2007
ДНА - дизель насосный агрегат ;
250/125а - обозначение комплектующего насоса;
УХЛ - климатическое исполнение;
3.1 - категория размещения;
ТУ4734-306-05747979-2007 - технические условия.
КОМПЛЕКТАЦИЯ
Стандартная комплектация:
-
- дизельный привод на базе дизельного двигателя;
- насос центробежный двустороннего входа типа Д (собственного производства);
- фундаментная рама;
- карданный вал с защитным кожухом;
- система ручного запуска, останова и контроля с аварийно-предупредительной сигнализацией и защитой двигателя;
- погодозащитный капот (исполнение с капотом).
Комплектация для мелиорации:
-
- салазки для перемещения агрегата волоком или шасси;
- всасывающая линия с механизмом ее подъема (ручная лебедка);
- газоструйный вакуум аппарат для заполнения всасывающей линии;
- задвижка на напорном патрубке.
Комплектация для станций пожаротушения и резервирования основного насоса (автоматический запуск):
-
- система автоматического запуска, останова и контроля с аварийно-предупредительной сигнализацией и защитой двигателя на базе микропроцессорного контроллера СоmАР;
- электрический подогреватель ОЖ от сети 220В или 380В для поддержания двигателя в режиме «горячего резерва»;
- система автоматической подзарядки АКБ.
1. подогреватель жидкоcтный предпусковой ПДЖ-30;
2. подогреватель жидкостный предпусковой ПДЖ-600И для ЯМЗ-8502;
3. заслонка аварийного останова по воздуху;
4. искрогаситель по дорогам общего пользования;
5. погодозащитный капот;
6. дополнительные топливные баки на 1000 л., 1500 л., или 2000 л.;
7. прицеп с ПСМ или ПТС для передвижения.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Марка | Подача, м³/ч | Напор, м | Допускаемый кавитационный запас,м | Комплектующий двигатель | Часовой расход топлива, кг/ч |
| ДНА-200/60 | 200 | 60 | 6 | Д245 | 17 |
| ДНА-200/90 | 140-240 | 98-82 | 5.5 | ЯМЗ-236М2 | 17 |
| ДНА-200/90а | 125-220 | 78-68 | 5.8 | ЯМЗ-236М2 | 17 |
| ДНА-250/125 | 165-320 | 132-114 | 6 | ЯМЗ-238М2 | 25 |
| ДНА-250/125а | 160-300 | 108-92 | 6.4 | ЯМЗ-236М2 | 17 |
| ДНА-315/50 | 240-380 | 56-41 | 6.5 | ЯМЗ-236М2 | 17 |
| ДНА-315/71 | 220-375 | 78-65 | 6.5 | ЯМЗ-236М2 | 17 |
| ДНА-315/71а | 210-360 | 68-57 | 7 | ЯМЗ-236М2 | 17 |
| ДНА-500/63 | 380-650 | 68-55 | 4.5 | ЯМЗ-238Б14 | 38 |
| ДНА-500/63а | 330-600 | 58-45 | 4.8 | ЯМЗ-238М2 | 25 |
| ДНА-500/63б | 300-550 | 48-35 | 5 | ЯМЗ-238М2 | 25 |
| ДНА-630/90 | 450-800 | 94-83 | 5.5 | ЯМЗ-7511.10 | 46.8 |
| ДНА-630/90а | 370-720 | 78-68 | 5.8 | ЯМЗ-238Б14 | 38 |
| ДНА-630/90б | 300-670 | 63-56 | 5.9 | ЯМЗ-238Б14 | 38 |
| ДНА-630/125а | 425-720 | 106-94 | 5.6 | ТМЗ-84352.10 | 63 |
| ДНА-800/56 | 550-970 | 62-52 | 5 | ЯМЗ-238Б14 | 38 |
| ДНА-800/56а | 520-880 | 52-43 | 5.1 | ЯМЗ-238Б14 | 38 |
| ДНА-800/56б | 500-820 | 44-37 | 5.2 | ЯМЗ-236М2 | 17 |
| ДНА-1250/63 | 940-1550 | 69-56 | 6 | ТМЗ-84352.10 | 63 |
| ДНА-1250/63а | 730-1400 | 58-46 | 6.1 | ЯМЗ-7511.10 | 46.8 |
| ДНА-1250/63б | 600-1300 | 49-39 | 6.2 | ЯМЗ-238Б14 | 38 |
| ДНА-1600/90б | 920-1600 | 59-57 | 7.2 | ТМЗ-84352.10 | 63 |
