Описание

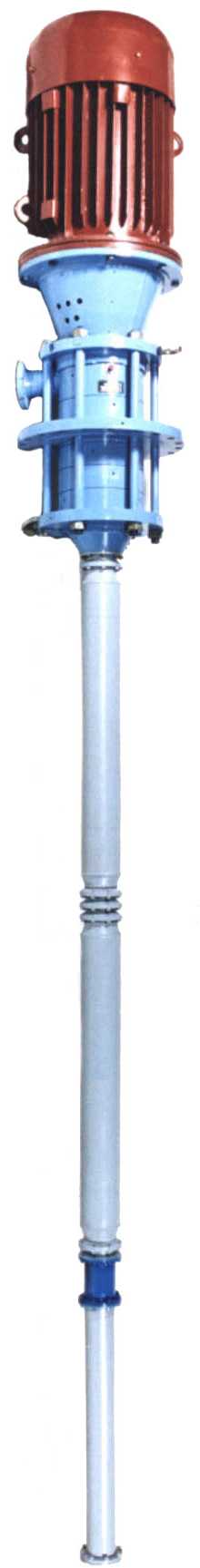

Вертикальный полупогружной насос типа НВН широко распространен в нефтедобывающей промышленности. Это оборудование предназначается для откачивания пластовой воды, водонефтяной эмульсии, нефтепродуктов и товарной нефти, газового конденсата и прочих похожих по химическим и физическим свойствам жидкостей. Еще одно назначение насосов типа НВН – дренаж на нефтеперекачивающих станциях. Также это оборудование может использоваться для транспортировки агрессивных жидкостей и растворов. Специально для работы с такими средами изготавливаются отдельные модели насосов с проточной частью из нержавеющих материалов.
Конструкция
НВН – это многоступенчатые, центробежные, секционные насосы в вертикальном исполнении полупогружного типа. Благодаря изменению количества ступеней были получены модели с различными параметрами напора.
Независимо от конкретной модели полупогружного насоса типа НВН, его конструкция включает компоненты:
-
насос;
-
комплект трансмиссий для передачи усилия;
-
электрический двигатель – синхронный либо асинхронный;
-
бустер;
-
входная труба.
Бустер – компонент насоса, благодаря которому осуществляется безкавитационная работа оборудования. Длина механической трансмиссии, через которую обеспечивается привод, подбирается индивидуально. На нее влияют многочисленные факторы, в том числе особенности монтажа и требования технологического процесса откачки.
Особенности
Полупогружные насосные агрегаты типа НВН могут изготавливаться на заказ – такие модели способны работать с жидкостями и растворами, температура которых достигает +300°C. Также возможно производство насосов с максимальными рабочими температурами +100°C и +200°C. В зависимости от допустимой температуры внутри насоса устанавливаются различные уплотнения и другие комплектующие, влияющие на свойства оборудования.
Характеристики
Категория | Для трубопроводного транспорта нефти и нефтепродуктов |
